OSPF Lab 1 : Virtual Link

Virtual Link





Pada lab kali ini topologi area nya adalah : Area 0 – Area 1 – Area 2 – Area 3. Dimana Area 2 dan Area 3 tidak tersambung langsung ke Area 0 (backbone), padahal syarat utamanya adalah semua area selain area 0 (backbone) harus tersambung ke Area 0 (backbone). Untuk itu ada beberapa solusi yang kesemuanya adalah hanya bersifat sementara, tidak boleh dijadikan permanen, yaitu :

1.  Virtual link

2. GRE Tunnel

Dan kita akan mulai dari Virtual Link, dalam hal ini akan ada pembuatan 2 virtual link, yakni dari Area 2 ke Area 0, kemudian dari Area 3 ke Area 0

R1

R2

R3

Cek routing table pada R1,R2,R3

R1

R2

R3

Pada topologi di atas hanya R1 yang tersambung dengan area 0, sedangkan R2 dan R3 tidak, makan kita harus mengkonfigurasikan Virtual Link agar area Backbone (area 0) mendapat informasi dari setiap area yang tidak terhubung langsung.

Konfigurasi virtual link : ‘area area-id virtual-link router-id’

R1

R2

Jika Virtual-Link sudah Established maka akan muncul pemberitahuan seperti dibawah ini :

Selanjutnya, cek lagi table routing nya :

R1

Kita lihat network area 2 yakni 23.23.23.0 sudah masuk ke dalam routing tabel, namun network area 3 belum muncul.

Maka kita harus konfigurasikan virtual link pada R3 dimana terdapat area 3 didalamnya. untuk terhubung ke area 0, maka area 2 digunakan sebagai jembatannya.

R2

R3

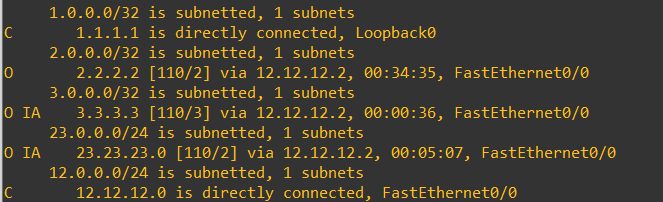

 Lalu cek lagi table routing R1

R1

Nah, bisa dilihat bahwa semua network sudah masuk ke dalam table roting R1, sekarang kita akan memastikan bahwa semua area terhubung dengan melakukan ping ke int.lo di setiap router selain milik R1.

Jika sudah berhasil, maka sudah selesai Lab kali ini :)
