OSPF Lab 11 : OSPF Redistribute – Default Route
LAB 11

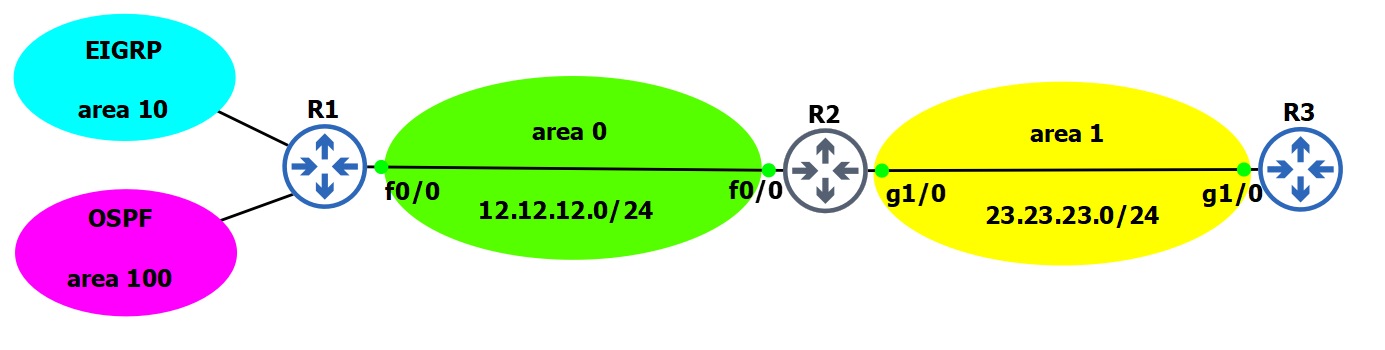

Kali ini kita akan belajar untuk mendistribusikan default route ke semua router. Pada R1 hapus routing eigrp 10 lalu jangan diadvertise ke OSPF karena nantinya akan digunakan untuk pengetesan tes ping menuju route yang tidak terdapat dalam routing tabelnya.
R1
R1(config)#no router eigrp 10R1(config)#router ospf 10
R1(config-router)#no redistribute eigrp 10 subnets
R1(config-router)#no area 100 range 100.100.100.0 255.255.255.248
R1(config-router)#default-information originate always
R1(config-router)#exit
R3#sh ip route ospf Kondisi awal tabel routing :
R3
1.0.0.0/32 is subnetted, 1 subnets
O IA 1.1.1.1 [110/3] via 23.23.23.2, 00:10:50, GigabitEthernet1/0
2.0.0.0/32 is subnetted, 1 subnets
O 2.2.2.2 [110/2] via 23.23.23.2, 00:10:55, GigabitEthernet1/0
12.0.0.0/24 is subnetted, 1 subnets
O IA 12.12.12.0 [110/2] via 23.23.23.2, 00:10:55, GigabitEthernet1/0
100.0.0.0/29 is subnetted, 1 subnets
O IA 100.100.100.0 [110/3] via 23.23.23.2, 00:10:50, GigabitEthernet1/0
R3#sh ip route ospf Kondisi akhir :
R3
Gateway of last resort is 23.23.23.2 to network 0.0.0.0
O*E2 0.0.0.0/0 [110/1] via 23.23.23.2, 00:02:09, FastEthernet1/0
1.0.0.0/32 is subnetted, 1 subnets
O IA 1.1.1.1 [110/3] via 23.23.23.2, 00:05:50, FastEthernet1/0
2.0.0.0/32 is subnetted, 1 subnets
O 2.2.2.2 [110/2] via 23.23.23.2, 00:05:50, FastEthernet1/0
12.0.0.0/24 is subnetted, 1 subnets
O IA 12.12.12.0 [110/2] via 23.23.23.2, 00:05:50, FastEthernet1/0
100.0.0.0/32 is subnetted, 3 subnets
O IA 100.100.100.1 [110/3] via 23.23.23.2, 00:02:23, FastEthernet1/0
O IA 100.100.100.2 [110/3] via 23.23.23.2, 00:02:23, FastEthernet1/0
O IA 100.100.100.3 [110/3] via 23.23.23.2, 00:02:23, FastEthernet1/0
% Subnet not in table
R3#ping 100.100.100.4 Test ping ke 100.100.100.4
R3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 100.100.100.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 40/60/96 ms
