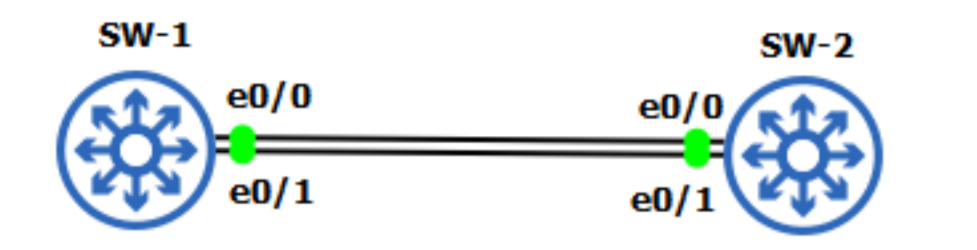

Switching Lab 10 : MSTP (Multiple Spanning Tree)

 LAB 10

• Konfigurasikan 2 MSTP instance (multiple vlan dalam 1 STP Instance)

• Konfigurasikan instance 1 untuk group vlan 10, 20,30

• Konfigurasikan instance 2 untuk group vlan 40, 50,60

• SW1 menjadi Root untuk instance 1 dan backupnya adalah SW2

• SW2 menjadi Root untuk instance 2 dan backupnya adalah SW1

Berikut ini konfigurasinya. Hapus konfigurasi root guard pada SW-2

SW2

SW2(config-mst)#int e0/0
SW2(config-if)#no spanning-tree guard root

Buat VLAN 10-60 pada kedua switch untuk nama bebas

SW1 dan SW2

vlan database
vlan 10 name Nobita
vlan 20 name doramemon
vlan 30 name Zayen
vlan 40 name Sizuka
vlan 50 name baling-baling bambu
vlan 60 name idnmantab

exit

SW1

SW1(config-mst)#name IDN
SW1(config-mst)#revision 1
SW1(config-mst)#instance 1 vlan 10,20,30
SW1(config-mst)#instance 2 vlan 40,50,60
SW1(config-mst)#span mst 1 root primary

SW1(config)#span mst 2 root secondary

SW1(config)#interface range e0/0-1
SW1(config-if-range)#switchport trunk encapsulation dot1q
SW1(config-if-range)#switchport mode trunk

SW1(config-if-range)#exit

SW2

SW2(config)#spanning-tree mode mst
SW2(config)#spanning-tree mst configuration
SW2(config-mst)#name IDN
SW2(config-mst)#revision 1
SW2(config-mst)#instance 1 vlan 10,20,30
SW2(config-mst)#instance 2 vlan 40,50,60

SW2(config-mst)#span mst 1 root secondary

SW2(config)#span mst 2 root primary

SW2(config)#interface range e0/0-1
SW2(config-if-range)#switchport trunk encap dot1q
SW2(config-if-range)#switchport mode trunk

SW2(config-if-range)#exit

Pastikan mapping vlan dengan MST instance nya sudah sesuai

SW2

SW2#show spanning-tree mst conf
SW2#show spanning-tree mst configuration
Name [IDN]
Revision 1 Instances configured 3
Instance Vlans mapped
-------- ------------------------------------------------------------------ ---
0 1-9,11-19,21-29,31-39,41-49,51-59,61-4094
1 10,20,30
2 40,50,60

Pastikan SW1 menjadi root untuk MST1

SW1

SW1#show spanning-tree mst 1
##### MST1 vlans mapped: 10,20,30
Bridge address aabb.cc00.0100 priority 24577 (24576 sysid 1)
Root this switch for MST1
Interface Role Sts Cost Prio.Nbr Type
 ---------------- ---- --- --------- -------- -------------------------------
Et0/0 Desg FWD 2000000 ................... 128.1 P2p

Et0/1 Desg FWD 2000000 ................... 128.2 P2p

SW2

SW2#show spanning-tree mst 2
##### MST2 vlans mapped: 40,50,60
Bridge address aabb.cc00.0200 priority 24578 (24576 sysid 2)
Root this switch for MST2
Interface Role Sts Cost Prio.Nbr Type
---------------- ---- --- --------- -------- -------------------------------
Et0/0 Desg FWD 2000000....................128.1 P2p
Et0/1 Desg FWD 2000000

128.2 P2p
