Switching Lab 7 : STP Features : BPDU Guard

 LAB 7

Konfigurasikan BPDU guard pada port e0/0 sehingga portnya akan menjadi blok error disable bila menerima BPDU. Pada sisi Router bisa juga digantikan dengan Switch.  Pada switch secara otomatis akan mengirimkan bpdu, sedangkan pada router perlu ditambahkan konfigurasi bridging terlebih dahulu untuk menggenerate trafik bpdu. Kita masih memakai topology dan konfigurasi bekas sebelumnya.

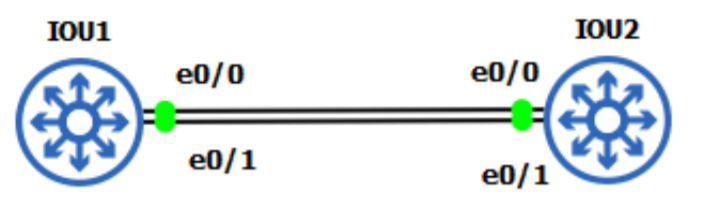

Disini kita masih menggunakan topology dan konfigurasi sebelumnya

SW1

SW1(config)#interface e0/0
SW1(config-if)#spanning-tree bpduguard enable
*Des 9 15:56:38.537: %SPANTREE-2-BLOCK_BPDUGUARD: Received
BPDU on port Et0/0 with BPDU Guard enabled. Disabling port.
*Des 9 15:56:38.537: %PM-4-ERR_DISABLE: bpduguard error detected

on Et0/0, putting Et0/0 in err-disable state

Verifikasi pada SW-1

SW1

SW1(config)#do show int e0/0
Ethernet0/0 is down, line protocol is down (err-disabled)
 Hardware is Ethernet, address is aabb.cc00.0100 (bia aabb.cc00.0100)
 MTU 1500 bytes, BW 10000 Kbit/sec, DLY 1000 usec,
reliability 255/255, txload 1/255, rxload 1/255
 Encapsulation ARPA, loopback not set
 Keepalive set (10 sec)
 Auto-duplex, Auto-speed, media type is RJ45
 input flow-control is off, output flow-control is unsupported

 ARP type: ARPA, ARP Timeout 04:00:00
